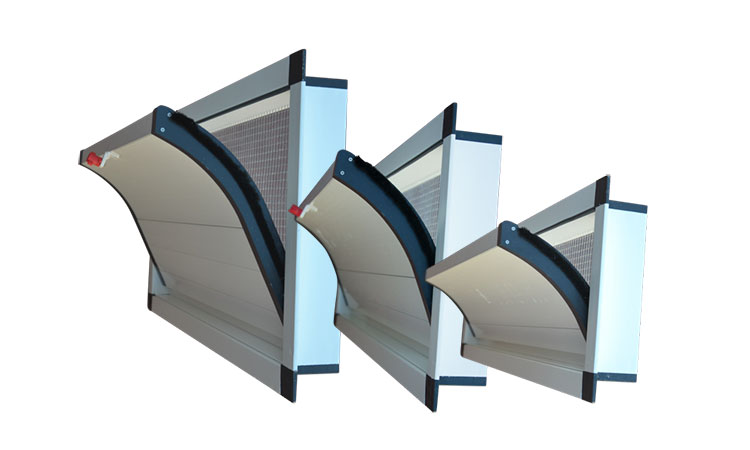

AIR INLET

JET C

INSTALLAZIONE
A parete
APERTURA
Apertura a cavetto
FLAP
Monoflap coibentato
DATI TECNICI

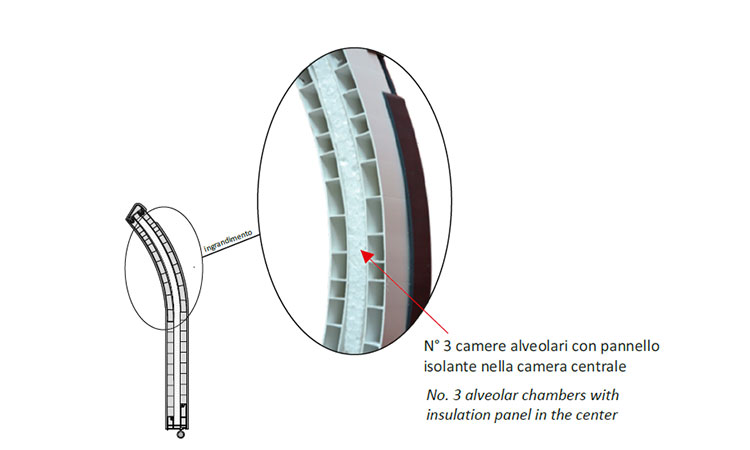

  • Flap curvo coibentato di spessore 33mm a tre camere alveolari. Con pannello isolante inserito nella camera centrale
  • Raccordi d'angolo in ABS
  • Interamente costruita in PVC antiurto anticondensa
  • Superficie del flap liscia che permette un miglior scorrimento dell'aria in entrata e minor deposito di polvere
  • Rete di protezione elettrosaldata e zincata (Inox a richiesta)
  • Peculiarità importante delle nostre entrate d'aria è la possibilità di essere posizionate, rispetto alla parete di alloggiamento, in modo personalizzato in base allo spessore della parete e alle esigenze dell'installazione
  • Vasta gamma di accessori e optional per una installazione completa
TABELLA TECNICA

Portata aria in m³/h alla pressione negativa (Pa) dei vari modelli

MODELLO JET C
23/60..
JET C
23/80..
JET C
23/100..
JET C
23/120..
JET C
23/150..
JET C
30/60..
JET C
30/80..
JET C
30/100..
JET C
30/120..
JET C
30/150..
JET C
37/60..
JET C
37/80..
JET C
37/100..
JET C
37/120..
JET C
37/150..
10Pa m³/h 1500 1900 2500 2900 3500 1800 2300 3000 3700 4600 2200 2800 3600 4400 5200
20Pa m³/h 2100 2700 1500 3600 4200 5100 2600 3400 4400 5300 6400 3800 4600 5200 6500
40Pa m³/h 2700 3600 4100 4600 5800 3600 4200 5600 6500 7700 4600 5600 7000 8000 9200

Forza necessaria in Kg.per portare in chiusura il flap delle JET

MODELLO JET C
23/60..
JET C
23/80..
JET C
23/100..
JET C
23/120..
JET C
23/150..
JET C
30/60..
JET C
30/80..
JET C
30/100..
JET C
30/120..
JET C
30/150..
JET C
37/60..
JET C
37/80..
JET C
37/100..
JET C
37/120..
JET C
37/150..
FORZA Kg. 2,2 2,4 2,6 2,8 3,2 2,3 2,5 2,6 2,8 3,4 2,4 2,7 2,8 3,2 3,8
