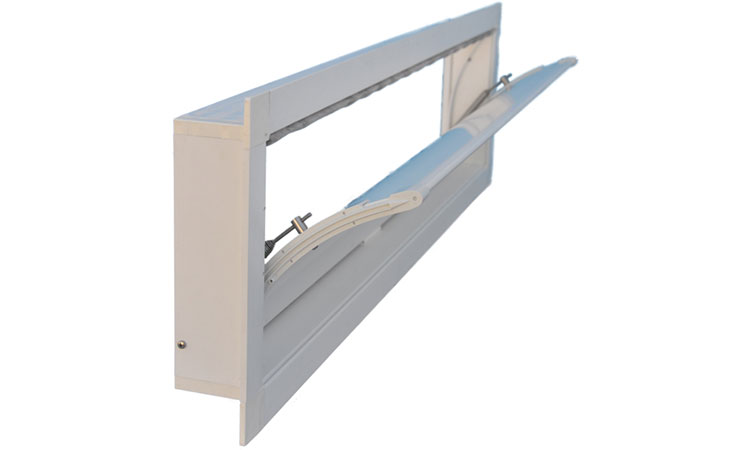

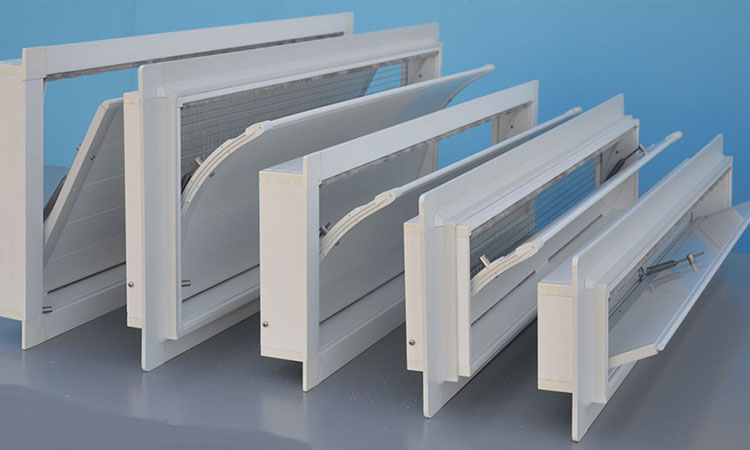

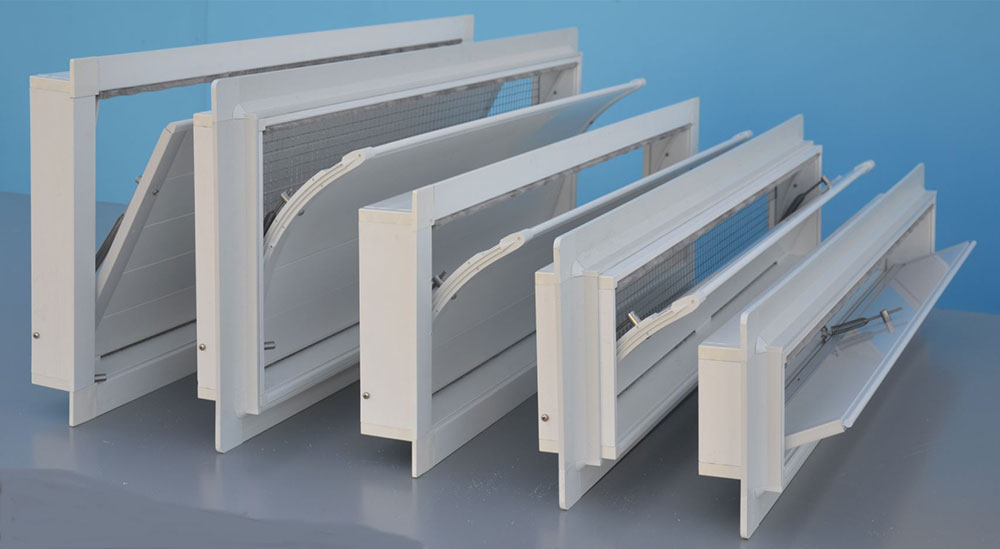

AIR INLET

DP JET

INSTALLAZIONE
A parete
APERTURA
Apertura a depressione
FLAP
Monoflap piano curvo
DATI TECNICI
  • Completamente autonoma, non necessita di alcun tipo di automazione (motoriduttori, cavi, centralina con depressimetro)
  • Interamente costruita in PVC antiurto anticondensa
  • Raccordi d'angolo in ABS
  • Flap a “virgola” in PVC alveolare per una ottimale direzione del flusso d'aria in entrata (Flap piano nelle versioni DP JET 11 e 35)
  • Superficie del flap liscia che permette un miglior scorrimento dell'aria in entrata e minor deposito di polvere
  • Rete di protezione elettrosaldata e zincata (Inox a richiesta)
  • Peculiarità importante delle nostre entrate d'aria è la possibilità di essere posizionate, in modo personalizzato in base allo spessore della parete e alle esigenze dell'installazione
  • Vasta gamma di accessori e optional per una installazione completa
TABELLA TECNICA
MODELLO DP JET
11/75..
DP JET
11/100..
DP JET
11/120..
DP JET
16/75..
DP JET
16/100..
DP JET
23/75..
PORTATA D'ARIA 20Pa m³/h 900 1100 1300 1600 1800 1900
Dimensioni luce passaggio d'aria (cm ) (flap tutto aperto):
680 890 1070 1100 1480 1650
MODELLO DP JET
23/100..
DP JET
30/75..
DP JET
30/100..
DP JET
35/75..
DP JET
35/100..
DP JET
35/120..
PORTATA D'ARIA 20Pa m³/h 2200 2500 3200 3000 4000 5100
Dimensioni luce passaggio d'aria (cm ) (flap tutto aperto):
2180 2170 2870 2470 3250 3900
MODELLO DP JET
11/75..
DP JET
11/100..
DP JET
11/120..
DP JET
16/75..
DP JET
16/100..
DP JET
23/75..
PORTATA D'ARIA 40Pa m³/h 1100 1300 1500 2300 2400 2700
Dimensioni luce passaggio d'aria (cm ) (flap tutto aperto):
680 890 1070 1100 1480 1650
MODELLO DP JET
23/100..
DP JET
30/75..
DP JET
30/100..
DP JET
35/75..
DP JET
35/100..
DP JET
35/120..
PORTATA D'ARIA 40Pa m³/h 3000 3200 4000 3800 4800 6000
Dimensioni luce passaggio d'aria (cm ) (flap tutto aperto):
2180 2170 2870 2470 3250 3900
